[Chassis]Wheel Speed SensorEngineering/Automotive 2021. 2. 14. 22:39
오늘은 바퀴의 Encoder 역할을 하는 Wheel Speed Sensor에 대해서 알아보자.
Fig.1 Wheel Speed Sensor 휠 스피드 센서는 Fig.1처럼 휠 베어링과 연동시켜서 회전하는 톤 휠의 속도를 감지해내어 ECU에 전달하는 역할을 하고 있다. 여기서 ABS, TCS, ESC와 같은 제동 ECU는 물론 휠 속도 Feedback 값이 필요한 곳에 전달된다.

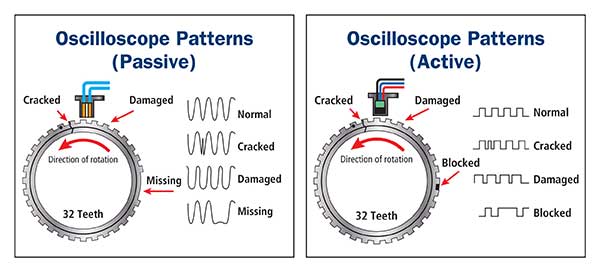

Fig.2 Wheel Speed Sensors 휠속 센서는 Fig,2처럼 크게 Passive 방식과 Active 방식이 있다.
- 아날로그 펄스 주파수를 활용한 Passive 방식
- 디지털 펄스 주파수를 활용한 Active 방식
이러한 휠 속도는 정확한 Feedback을 위해 보조 센서를 함께 사용하여 신뢰성을 확보하고 있다.
Reference
Fig.1 : www.catoo.com/QnA/QnAServiceView.aspx?PageNo=1&Idx=194&Category=car&SearchForm=&SearchTitle=
Fig.2 : premierautotrade.com.au/news/wheel-speed-sensors.php
